Rinvii angolari


I rinvii angolari vengono utilizzati per misurare fori laterali o in caso di spazi limitati. La deviazione a 90° si ottiene per mezzo di un leveraggio di alta precisione (2). Avvitandoli sul tampone è importante assicurarsi che la leva di rinvio sia nella posizione più bassa.
L'allineamento angolare dei tastori del tampone (4) con il raccordo a 90° non č specificato. Se serve un allineamento specifico, indicare nell'ordine l'angolo desiderato.

W-6

Utilizzabile con i tamponi della serie 6, quelli della serie 4 con adattatore, con gli alesametri a pinza elastica e gli alesametri a tasta di misura

W-6 Rinvio angolare



W-10

Da utilizzare con tamponi della serie 10. Per i tamponi con il collegamento pr l'aria BMD-L è necessario utilizzare il rinvio L-W10

W-10 Rinvio angolare

W6-45

Utilizzabile con i tamponi della serie 6, quelli della serie 4 con adattatore, con gli alesametri a pinza elastica e gli alesametri a tasta di misura

W6-45 Rinvio angolare



W6-60

Utilizzabile con i tamponi della serie 6, quelli della serie 4 con adattatore, con gli alesametri a pinza elastica e gli alesametri a tasta di misura

W6-60 rinvio angolare

W10-45

Da utilizzare con tamponi della serie 10

W10-45 Rinvio angolare



W10-60

Da utilizzare con tamponi della serie 10.

W10-60 Rinvio angolare

Se le dimensioni del tampone BMD con raccordo angolare sono troppo lunghe, può essere utilizzato in alternativa il modello SO-W6. In questa versione il raccordo angolare ed il tampone sono accorciati sul lato di avvitamento. Il rinvio ed il tampone angolare formano un solo strumento.

SO-W6

Attenzione: la quota L1 del tampone deve essere sommata alla lunghezza di 51mm



SO-W10

Attenzione: la quota L1 del tampone deve essere sommata alla lunghezza di 60mm.
Con i tamponi con attacco per l'aria č necessario utilizzare la versione L-SO-W

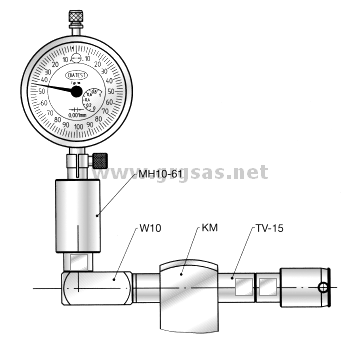

BMD con rinvio angolare W10
