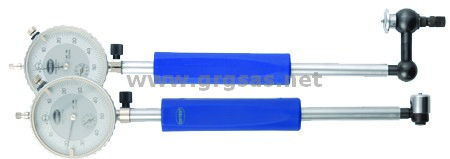

Alesametri a testa di misura
per fori passanti M5678-Plus
Campo di misura 19,5-330mm

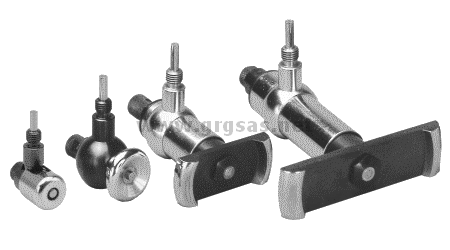

Le teste di misura standard coprono il campo da 19,5 a 332 mm (0.178” – 13”) e sono prodotte in quattro differenti dimensioni (MK-5, MK-6, MK-7PLUS, MK-8PLUS). Sono tutte dotate di un ponte di centraggio. La testa MK-5 consente di misurare a ca. 7 mm dal fondo del foro mentre le teste MK-6,7 e 8 misurano a 10 mm dal fondo.

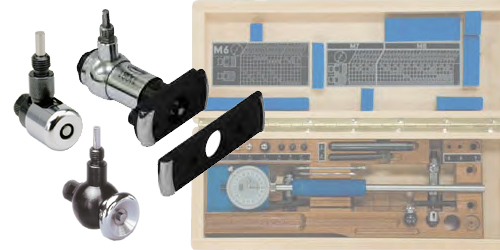

Sono disponibili 7 set di alesametri per fori passanti:

Codice
Campo di misura
M5
19,5 - 34,5mm
M6
26,3 - 110mm
M7-plus
50,5 -233mm
M8-plus
130 - 332mm
M78-Plus
50,5 - 332mm
M5678-Plus
19,5 - 332mm

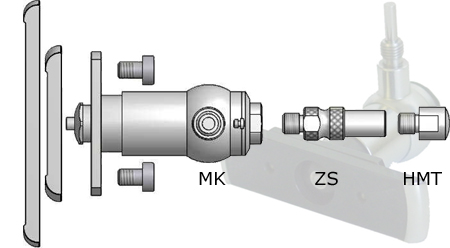

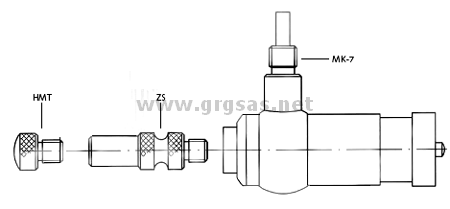

Composizione set

Raccordi ZS

I raccordi (da ZS-A a ZS-E-Plus) sono usati, assieme alle diverse viti di contatto in metallo duro, per comporre i diversi diametri da misurare. I raccordi ZS-E-plus possono essere utilizzati unicamente in combinazione con le teste di misura MK7-Plus, MK8-Plus e MK-8-FB.

Codice
L=lunghezza
ZS-A
10
ZS-B
20
ZS-C
40
ZS-D
80
ZS-E-plus
100
ZS raccordi per alesametri a teste di misura
Raccordi ZS per alesametri a teste di misura Raccordo ZS-E per alesametri a teste di misura

Viti di contatto HMT

Le viti con codice d’ordine da HMT-0 a HMT-4 sono utilizzate in combinazione con le teste standard (da MK-5 a MK-8). Il raggio del contatto in metallo duro è R = 8,0 mm. è importante sottolineare come il contatto HMT-0 (utilizzabile solo con le teste MK-6,7 e 8) sia anche regolabile in lunghezza. Può essere fissato alla dimensione corretta grazie ad una vite di serraggio

Codice
L=Lunghezza
HMT-0
regolabile
HMT-1
2,5
HMT-2
5
HMT-3
7,5
HMT-4
10
tasto in metallo duro regolabile HMT-0
tasto in metallo duro per alesametro
tasto in metallo duro per alesametro

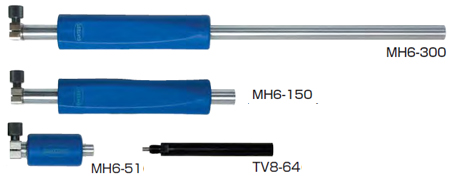

Portacomparatori- MH6-(*)

I supporti per comparatore servono come impugnature e connettono lo strumento di lettura alle componenti dell’alesametro vero e proprio, ovvero la testa, i raccordi, le prolunghe, il rinvio angolare, ecc.
Tutti i portacomparatori, tranne il modello MH6-51, sono realizzati in materiale stabilizzato rispetto alle variazioni termiche. A seconda dell’applicazione è possibile scegliere l’impugnatura con filetto M6x0,75 in varie lunghezze:

Codice
L =lunghezza
MH6-51
51mm
MH6-100
93mm
MH6-150
143mm
MH6-200
193mm
MH6-300
300mm

Prolunghe di profondità TV8-(*)

Con le apposite prolunghe possono essere misurati senza problemi anche fori profondi fino a 3 metri. Le prolunghe sono disponibili in diverse dimensioni e lunghezze. A partite da 100 mm (TV-8) le prolunghe sono costruite in acciaio stabilizzato.

Codice
L=Lunghezza
TV8-64
64mm
TV10-250
250mm
TV10-500
500mm


TV-8-64 Prolunga

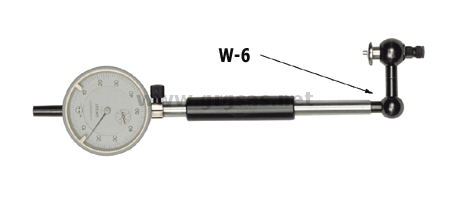

Rinvio angolare W6

Quando lo spazio per l’utilizzo dello strumento è limitato, il rinvio angolare W-6 (con filetto M6x0,75) offre notevoli vantaggi. Può infatti consentire l’ingresso dell’alesametro disponendo di soli 55 mm tra il pezzo e l’ostacolo.
