I Diatest Come C3 sono disponibili in 5configurazioni
diverse: C3-90, C3-45, C3-AL, C3-JS e C3-JSL
| Modello |
Campo
di misura
Ø interni in mm |
Campo
di misura
Ø esterni in mm |
COME C3-90 |
35-80 |
0-60 |
| COME
C3-45 |
40-100 |
0-80 |
COME
C3 AL |
40-140 |
0-100 |
| COME
C3 JS |
40-220 |
0-170 |
COME
C3 JSL |
30-275 |
0-245 |
Questi tavolini di misura hanno 3 contatti:
due fissi ed uno mobile.
Il tasto mobile ha una corsa di 20mm e trasmette
il valore di misura con un rapporto di 1:1.
Le tavole C3 sono disponibili sia nella versione
"BASE", cioè senza contatti di misura,
sia con i contatti.
L'attacco per lo strumento di misura è
un Ø8 h7 ed è disponibile anche
nella versione in pollici (3/8").
 |
C3-90
BASE con 3contatti di misura CO-MI10,5-52 |
| DIA-COME
C3-90 |
|
|
| Campo di misura: |
Misure Interne 35-80mm |
Misure esterne 0-60mm |
| C3-90 Base |
Tavola di
misura con:
2 spine di bloccaggio CO-CP e 2 supporti
tasto CO-MH38 (lunghezza 38mm) |
| C3-90 |
Tavola di
misura C3-Base più:
1 tasto CO-MI10,5-52 (Ø10,5 Lunghezza
52) e 2 tasti CO-MI10,5-36 (Ø10,5
Lunghezza 36mm) |
 |
C3-45
Base con 3 supporti CO-ZMS30 e 3 tasti
a sfera CO-MI8-KE |
| DIA-COME
C3-45 |
|
|
| Campo di misura: |
Misure Interne 40-100mm |
Misure esterne 0-80mm |
| C3-45 Base |
Tavola di
misura con:
3 spine di bloccaggio CO-CP, 2 supporti
per tasto mobile CO-MH38 |
| C3-45 |
Tavola di
misura C3-45 Base più:
1 tasto CO-MI10,5-52 (Ø10,5, lunghezza
52) e 2 tasti CO-MI10,5-36 (Ø10,5,
Lunghezza 36mm) |
 |
C3-AL
Base con 3 tasti CO-MI10,5-52 |
| DIA-COME
C3-AL |
|
|
| Campo di misura: |
Misure Interne 40-140mm |
Misure esterne 0-110mm |
| C3-AL Base |
Tavola di
misura con:
3 spine di bloccaggio CO-CP, 2 supporti
per tasto mobile CO-MH38, 1 supporto per
tasto mobile CO-MH75 |
| C3-AL |
Tavola di
misura C3-AL Base più:
1 tasto CO-MI16-52 (Ø16, lunghezza
52), 2 tasti CO-MI16-36 (Ø16, Lunghezza
36mm) e 1 supporto per tasto mobile CO-MH110 |

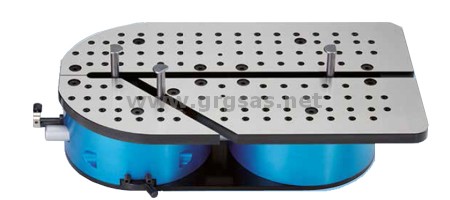

C3 JS con 3
contatti CO-MI16-52.
| DIA-COME
C3 JS |
|
|
| Campo di misura: |
Misure Interne 40-220mm |
Misure esterne 0-170mm |
| C3 JS Base |
Tavola di
misura con:
3 spine di bloccaggio CO-CP e 2 supporti
per tasto mobile CO-MH60 |
| C3 JS |
Tavola di
misura C3 AJ-Base più:
1 tasto CO-MI16-52 (Ø16, lunghezza
52), 2 tasti CO-MI16-36 (Ø16, Lunghezza
36mm), 1 supporto per tasto mobile CO-MH110
e 1 supporto per tasto mobile CO-MH38 |

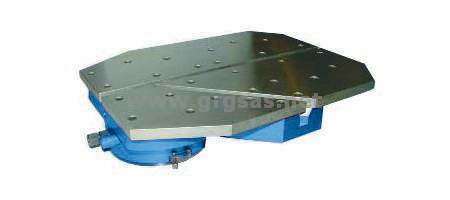

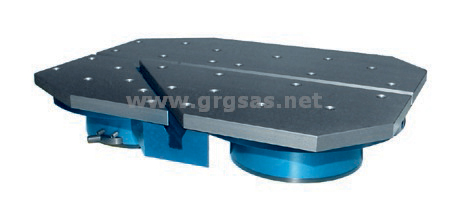

| DIA-COME
C3 JSL |
|
|
| Campo di misura: |
Misure Interne 30-275mm |
Misure esterne 0-245mm |
| C3-JSL Base |
Tavola di
misura con:
3 spine di bloccaggio CO-CP, 1supporto
per tasto mobile CO-MH60 e un supporto
per tasto mobiler CO-MH75 |
| C3 JSL |
Tavola di
misura C3-JSL Base più:
1 tasto CO-MI16-52 (Ø16, lunghezza
52), 2 tasti CO-MI16-36 (Ø16, Lunghezza
36mm) |
Kit ed accessori
Per adattare i Come alle diverse esigenze
di misura sono disponibili numerosi accessori
ed alcuni Kit.I Kit, ad eccezzione di quelli
contraddistinti dalla lettera S, sono acquistabili
esclusivamente in abbinamento ad un tavolino.
| KIT |
|
|
|
|

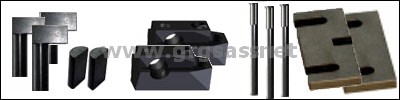

C3-Kit1
C3-Kit1-S
Per pezzi piccoli |
Per misure Interne da 20 a 35mm ed esterne
da 0 a 60mm |
|

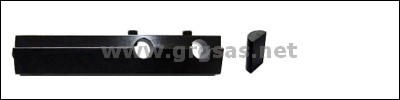

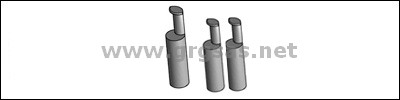

| C3-Kit2 |
Per misure interne da 28 a 80mm ed esterne
da 0 a 60mm |
| Per gole
con profondità massima pari a 2,5mm |
 |
| C3-Kit3 |
Per misure interne da 40 a 250mm ed
esterne da 0 a 200mm |
| Per pezzi grandi |
 |
|
|
|
