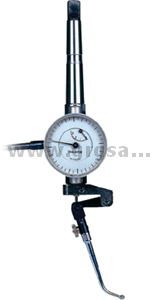

DIACATOR Apparecchio Centratore


Diacator Apparecchio Centratore

Il DIACATOR è uno strumento di facile utilizzo, pratico, sicuro e preciso in grado di svolgere molteplici compiti di centraggio.

Campo di utilizzo: da 1,5 fino a 120 (340)mm

Impiego
Allineamento concentrico tra fori e alberi su macchine utensili quali fresatrici, alesatrici, ecc
Particolarmente adatto per la rilevazione di punti di riferimento su macchine CNC

Funzionamento
Il grande vantaggio del DIACATOR consiste nel fatto che il tastatore viene azionato direttamente dal mandrino della macchina in moto, operando dunque nelle stesse condizioni della macchina in funzione.
Il quadrante del comparatore resta fermo ed è rivolto verso l'operatore; il centraggio può dunque essere effettuato senza difficoltà. Quando la lancetta del comparatore si ferma il centraggio è effettuato.



Costruzione
L'apparecchio di centraggio è montato su due cuscinetti a sfere di precisione assolutamente privi di gioco. Una frizione per il sovraccarico protegge il tastatore dai danni dovuti ad eventuali manovre errate nelle operazioni di centraggio

Possibilità di impiego
Su mandrini a 3 o 4 morsetti, mediante codolo diam. 8mm, con bussole da 10, 12 e 16mm, o con cono Morse MK 1.



Caratteristiche Tecniche

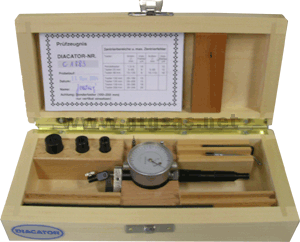

Set Standard Diacator



Composizione scatola standard
  • Orologio comparatore
  • Cono Morse MK 1 (DZ-MK-1)
  • Bussole di riduzione diam. 10 + 12 + 16mm (DZ-ZH-10, 12, 16)
  • Asta di arresto 160mm (DZ-A160)
  • Chiave esagonale SW 2 mm (SW2-I)
  • Astuccio in legno (ET-DZ)
  • Istruzioni per l'uso
  • Certificato di prova
  • Tastatori:
Tastatore
Diam. interno in mm
Errore massimo in micron
Diam. esterno in mm.

Errore massimo in micron

Tastatore a pendolo
DZ-PT

1,5-5
10
0
0

Tastatore 25 mm
DZ-T25

5-65
6
5-65
10
Tastatore 48 mm
DZ-T48
10-120
8
10-110
10



Diacator con tasto DZ-T48 Diacator con tasto a pendolo DZ-PT Diacator con tasto DZ-T-100
DZ-T48
DZ-PT
DZ-T100



Tastatori speciali non compresi nel set standard

Tastatore
Diam. interno in mm
Errore massimo in micron
Diam. esterno in mm.

Errore massimo in micron

Tastatore 100 mm
DZ-T-100

20-180
10


Tastatore 125 mm
DZ-T125

20-220
15

Tastatore 150 mm
DZ-T150
20-260
18

Tastatore 200 mm
DZ-T200
20-340
20


Assistenza
La GRG fornisce il servizio di riparazione o, eventualmente, i ricambi (vedere scheda ricambi nella sezione Download). La GRG non risponde delle riparazioni effettuate da terzi

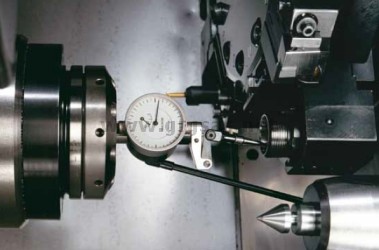

Diacator - centraggio diametro interno Diacator - centraggio diametro interno
