Diatron 6000
Visualizzatore a 4 (8) canali con funzioni statistiche

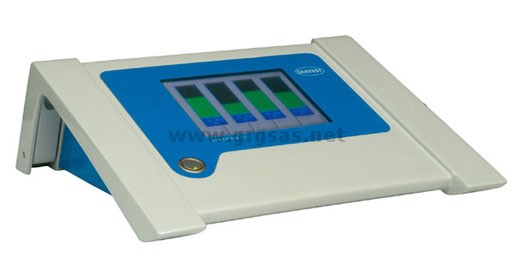

Visualizzatore elettronico Diatest Diatron 6000

Il visualizzatore analogico-digitale DIATRON 6000 è un'unità a 4 canali con funzioni SPC per la connessione di altrettante sonde induttive. Il display touch screen, LCD a colori, puo' visualizzare fino a 4 caratteristiche contemporaneamente con una visualizzazione del valore di misura e a colonna (verde=buono / rosso=scarto / giallo=fuori dai limiti di controllo).

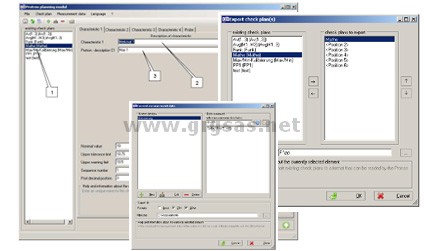

La comunicazione ed il trasferimento dei dati al pc avvengono attraverso un dispositivo di memoria USB.I dati possono essere salvati in formato Microsoft Excel (csv) o in formato QS-Stat. Grazie al software fornito con lo strumento, è anche possibile creare programmi di misura sul PC e caricarli successivamente sul Diatron.



Caratteristiche Tecniche



  1. Display
  • Touch screen 5,7" a colori con una risoluzione 320x240 pixel
  • visualizzazione solo delle caratteristiche programmate (se si programmano due caratteristiche, verranno visualizzate solo quelle)
  • Visualizzazione numerica e grafica (a colonna) delle misure
  • Carta di controllo e istogramma per ogni caratteristica
  • Risoluzione: 0,001 e 0,0001mm
  • Unità di misura: mm e pollici
  • Multilingua
diatron 6000 su braccio snodabile
  1. Funzioni di misura
  • Misure di interni, di esterni e di distanze
  • Tipi di misura: statica; dinamica (Massimi, minimo, TIR, media)
  • Funzioni trigonometriche (SIN, COS, TAN, ARCSIN, ARCCOS, ARCTAN)
  1. Campo di misura / preset
  • Campo di misura massimo delle sonde +/- 1mm
  • Campo di misura Preset: +/-999.000
  1. Memoria
  • Massima capacità: 8700 vaori per caratteristica (con data e ora)
  • I dati possono essere trasferiti ad un PC attraverso una memoria USB
  • Il software in dotazione converte i dati in formato Excel (csv) o QS-Stat
  1. Interfacciamento
  • 4 ingressi per sonde induttive (tesa compatibili mezzo ponte)
  • Ingresso per alimentatore 12V
  • Imput e output digitali per il controllo di dispositivi esterni (Start e stop misure; misura in o fuori tolleranza)
  • Ingresso per un pedale/pulsante
  • 2 porte USB
  • E' possibile anche l'interfacciamento con il modulo IMB-rf1 per la ricezione wireless delle misure
  1. Programmi di misura
  • Possibilità di memorizzare 6 diversi programmi di misura

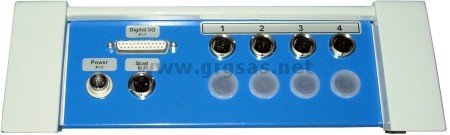

Diatron 6000 collegamenti



Vedere anche :
Colonnina di misura C200 , Visualizzatore elettronico B200 e
Diatron 1000
Sono disponibili ancora alcuni Diatron 5000 Plus. Contattateci per un'offerta
