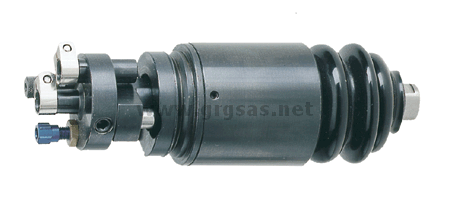

Supporto autocentrante
SH-BMD-50 con controllo di sicurezza





Il supporto autocentrante SH-BMD-50 e usato esclusivamente in sistemi completamente automatici. E' dotato di un sistema di sicurezza che previene il danneggiamento dello strumento di misura.
Da utilizzare con tamponi in versione PK fino a 150 mm nella posizione orizzontale e con tamponi fino a 250 mm nella posizione verticale.

E' disponibile in 3 diverse versioni :

  • SH-BMD-50: standard (L=150 mm)
  • SH-BMD-50-V: con regolazione (L= 164 ±1,5 mm)
  • SH-BMD-50-L-V: con regolazione e collegamento aria (L= 164 ±1,5 mm)

Regolazione Fine (tipo V)
Quando si cambia il tampone , può essere fatto l'azzeramento senza spostare la sonda. Particolarmente vantaggioso quando gli strumenti di lettura hanno solo un piccolo campo di regolazione

Controllo di sicurezza
(con rinculo di 22mm)

• Foro troppo stretto o assente = l'interruttore di prossimità si ferma se l'avanzamento è troppo duro o scatta su "ritorno". La stessa funzione è possibile anche con sonda Ø8 H6 e relativa apparecchiatura di lettura.
• Il tampone raggiunge il fondo di un foro cieco o a gradino. Con sonda Ø8 H6 viene misurato il percorso della molla di ritorno = misurazione della profondità del foro.
• Tamponi conici con fermo di profondità, per esempio tipo SO-KO, misurano il diametro di fori conici confronto al piano del pezzo.

Compensazione del peso
Nell'uso orizzontale il tampone viene posto in posizione perfettamente assiale regolando la vite 5.1 o eventualmente sostituendo la molla 5. In questo modo si evita un'usura eccessiva del cono pilota quandro entra nel foro. Vengono fornite due diverse molle. Con tamponi di grosse dimensionie con un movimento dello strumento dal basso verso l'alto è necessario l'utilizzo di una molla speciale. In posizione verticale la molla 5 deve essere tolta.

Regolazione campo di centratura
Avvitare leggermente il dado 4.1 sulla testa della vite 4. Avvitare fino alla fine la vite 4=campo di centratiura = 0. Svitare la vite 4 (un giro = 0,25 mm di gioco) fino alla regolazione desiderata del gioco. Assicurare la vite 4 con il dado 4.1.
Gioco massimo = ± 0,75mm

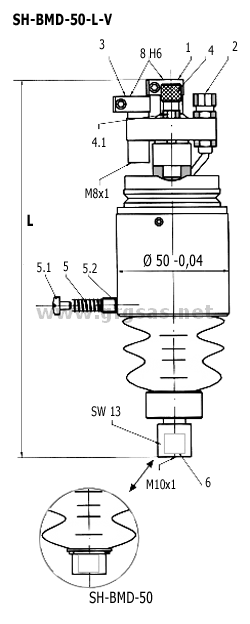

Descrizione tecnica

• 1 - Bloccaggio tangenziale per sonde Ø8 H6
• 2 - Collegamento per aria compressa circa 3-4 bar (solo nella versione L)
• 3 - Bloccaggio tangenziale per sensori di prossimità Ø8 H6, con filettatura M8 x1
• 4 - Vite di regolazione campo di centratura. Un giro = ±0,25 mm di gioco
• 4.1 - Dado SW7 per bloccaggio vite 4. Per la posizione "0" del campo di centartura avvitare il dado sulla vite ed avvitare la vite fino in fondo.
• 5 - Molla per la compensazione del peso. Due tipi con diversa forza da 4 a 30 N
• 5.1 - Vite di regolazione per compensazione peso
• 5.2 - Guida molla
• 6 - Modello V: il sistema di regolazione puo' essere regolato di ± 1,5mm ruotando la vite. In questo modo eviterete di smontare e riposizionare la sonda di misura ad ogni cambio di tampone.
• Peso 1 Kg circa

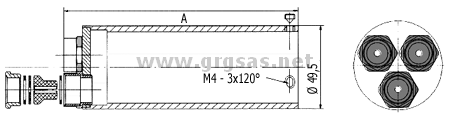

Bussola di protezione

Bussola di protezione per supporto flottante SH-BMD-50

questa bussola protegge le sonde e i sensori da eventuali colpi e da agenti esterni (polvere e schizzi d'acqua). Peso 500 g circa.
E' disponibile in due lunghezze diverse:

  • SH-BMD-50-10: A= 152mm
  • SH-BMD-SO-50-10-190: A= 190mm

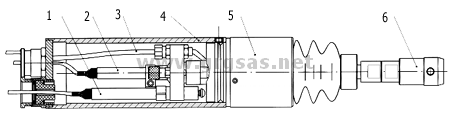

Esempio :


  1. sensore di prossimità / sonda
  2. Sonda di misura
  3. Cavo aria compressa
  4. Bussola di protezione SH-BMD-50-10
  5. Supporto flottante SH-BMD-50-L-V
  6. Tampone di misura

Vedere anche: "Supporto flottante per tamponi a più posizioni"
