Tamponi per misure automatiche
PK, PK-2Z e PK-ZHML


I tamponi PK per misure automatiche sono prodotti con uno smusso guida di 30° o 16°. Vengono utilizzate in sistemi completamenti automatizzati, come sistemi di misura, macchine CNC, linee di produzione ecc. ,con l'ausilio dei supporti flottanti Diatest SH-BM-20, SH-BMD-30 e SH-BMD-50 .
E' consigliato l'utilizzo dei tamponi per fori passanti D poichè hanno un smusso guida piiù lungo e i contatti di misura sono posizionati dietro allo smusso, caratteristica che rende più semplice l'inserimento del tampone nel foro e diminuisce l'usura.
Nella versione standard S i contatti sono posizionati a cavallo del cono guida.
Se non specificato altrimenti, le dimensioni del tampone corrispondono a quelle dei tamponi standard.
Nella versione con attacco per aria compressa L la dimensione L1 è resa piu' lunga per l'utilizzo del tappo di protezione posizionato all'estremità del tampone.

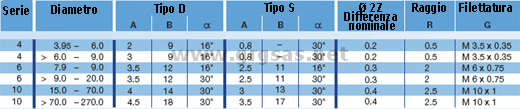

Cliccare sulla tabella per ingrandirla

Sono disponibili 3 diverse versioni:

  1. Versione PK: normale
  2. Versione PK-2Z: con cilindro minorato. Il tampone minorato riduce il pericolo di bloccaggio per errata angolatura del tampone stesso rispetto all'asse del foro.
  3. Versione PK-ZHML: con riporti sul cilindro guida. I riporti in metallo duro (HM) riducono il pericolo di arresto per eventuali bave nel foro.

Versione PK

BMD-PK
Per diametri da 3,95 a 270 mm

ØZ: vedere schede tamponi
Tipologia tamponi: S, D, L
Esempio d'ordine
Foro
Codice
30 H8
BMD-D10-CR-30,0-PK

Versione PK-2Z

BMD-PK-2Z
Per diametri da 3,95 a 270 mm

ØZ: vedere schede tamponi
Tipologia tamponi: S, D, L
Esempio d'ordine
Foro
Codice
30 H7
BMD-D10-CR-30,0-PK
-2Z-Ø2Z=30-0,4mm

Versione PK-ZHML

BMD-PK-ZHML
Per diametri da 11 a 270 mm. Con inserti in metallo duro


Tipologia tamponi: S, D, L

Ø Z: come nella versione S
L2: come versione S
Disponibile da:
Versione
Diametro
Tamponi Serie 6
11 - 20 mm
Tamponi Serie 10
18 - 270 mm
Ø D
Diametro
Tamponi Serie 6
Ø nominale - 2mm
Tamponi Serie 10
Ø nomilnale -3mm

Esempio d'ordine
Foro
Codice
30 H8
BMD-D10-30,0-PK-ZHML

Corpo cilindro guida nella versione OCR (acciaio non cromato)

CR = cilindro guida cromato duro
(spessore cromatura 0,02/0,04mm; durezza: c.a. 1000 HV)


Vedere anche:
Accessori per tamponi
