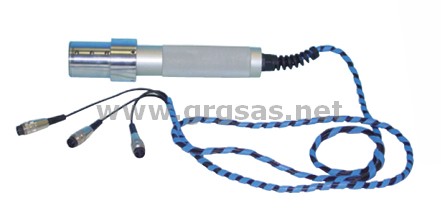

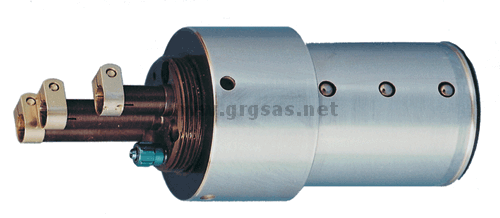

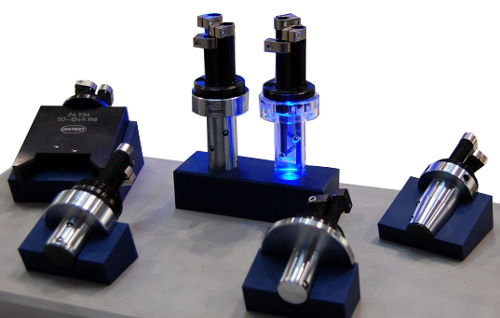

I tamponi a più posizioni BMD-ME misurano
fino a 8 fori contemporaneamente. Vengono
usati come strumenti manuali (anche montati
su stativi
KM-ME) e nelle stazioni automatiche di
misura (con supporto
flottante SH-BMD-ME). L'esecuzione dei
BMD-ME viene determinata in base alla misurazione
da effettuare.

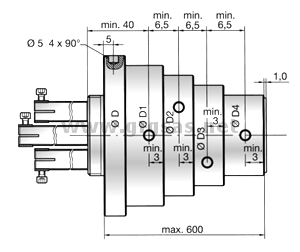

Misure
costruttive principali
Le lunghezze specificate nella figura
a lato possono, in alcuni casi, essere
modificate.
Offerte
Per poter formulare un'offerta abbiamo
bisogno di un disegno del pezzo e delle
seguenti informazioni:
- distanza dei piani da un piano di
riferimento del pezzo
- posizione radiale dei punti di misura
(vedere tabella successiva)
- Diametro del foro, tolleranza e
campo di misura desiderato
- tipo di attacco
|
 |
Tampone multiquota
per fori conici
|

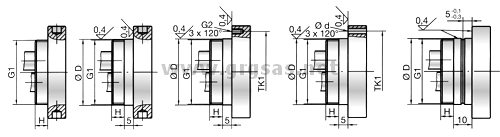

Attacchi
A seconda del tipo di utilizzo (manuale
o automatico) i tamponi multiquota possono
essere forniti con diversi tipi di attacchii.
Anche la filettatura può differire
a seconda del numero dei piani di misura.Gli
attacchi più comuni sono elencati
nella tabella successiva. Altri tipi di
attacchi possono essere forniti su richiesta.
Il tipo di collegamento 5 è necessario
se si utilizzare il supporto
flottante SH-BMD-ME |

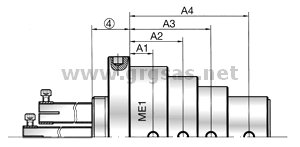

| Esempio: |
| ME |
Ø |
Distanza
Ax |
Posizione
radiale |
1 |
80
H7 |
92 |
0-180° |
| 2 |
70
H7 |
195 |
0-180° |
3 |
60
J6 |
215 |
90-270° |
| 4 |
50
J6 |
270 |
90-270° |
|
|
 |
Tipo
1 |
Tipo
2 |
Tipo
3 |
Tipo
4 |
Tipo
5 |
| Tipo
Attacco |
Filettatura
G1 |
H |
D
+0/-0,03 |
Filettatura
G2 |
ØTK1 |
| |
|
|
|
|
|
|
1 |
M35x1,5 |
7 |
36 |
M5 |
52 |
2 |
M40x1,5 |
8 |
41 |
M5 |
57 |
|
3 |
M52x1,5 |
10 |
53 |
M6 |
70 |
Nella seguente tabella vengono
specificati i diametri minimi relativamente
ad ogni piano di misura. Queste dimensioni
possono essere modificate in casi specifici.
|
Tipo |
Ø
minimo dei cilindri |
Disposizione
angolare
dei punti di misura |
Tipo
Attacco |
| D |
D1 |
D2 |
D3 |
D4 |
ME
1 |
ME
2 |
ME
3 |
ME
4 |
| BMD-1ME |
37,5 |
15 |
|
|
|
0-180° |
|
|
|
1 |
| BMD-2ME-13-10 |
37,5 |
30 |
22 |
|
|
0-180° |
0-180° |
|
|
1 |
| BMD-2ME-13-12 |
37,5 |
30 |
30 |
|
|
0-180° |
0-180° |
|
|
1 |
| BMD-2ME-15-9 |
37,5 |
32 |
24 |
|
|
0-180° |
0-180° |
|
|
1 |
| BMD-2ME-15-18
|
37,5 |
33 |
30 |
|
|
0-180° |
90-270° |
|
|
1 |
| BMD-2ME-20-1 |
37,5 |
35 |
35 |
|
|
0-180 |
|
|
|
1 |
| BMD-3ME-20-2 |
37,5 |
35 |
|
|
|
0-90-180-270° |
|
|
1 |
| BMD-3ME-13 |
37,5 |
21 |
21 |
21 |
|
0-180° |
120-300° |
60-240° |
|
1 |
| BMD-3ME-20 |
37,5 |
35 |
35 |
35 |
|
0-180° |
120-300° |
60-240° |
|
1 |
| BMD-3ME-0-24-1 |
46 |
46 |
39 |
8 |
|
0-180° |
0-180° |
0-180° |
|
2 |
| BMD-4ME-20-1 |
42,5 |
42 |
42 |
42 |
35 |
0-180° |
0-180° |
90-270° |
90-270° |
2 |
| BMD-4ME-24-26-2 |
42,5 |
39 |
8 |
|
|
0-180° |
0-180° |
|
|
2 |
| BMD-4ME-24-26-3 |
42,5 |
41 |
41 |
41 |
41 |
0-180° |
90-270° |
45-225° |
135-315° |
2 |
| BMD-4ME-24-26-4 |
42,5 |
39 |
|
|
|
0-90-180-270° |
|
|
2 |
| BMD-4ME-24-26-5 |
42,5 |
41 |
41 |
|
|
|
45-135-225-315° |
|
| BMD-4ME-24-26-6 |
42,5 |
41 |
41 |
41 |
|
0-90-180-270° |
45-225° |
135-315° |
2 |
| BMD-8ME-20-38 |
60 |
60 |
60 |
60 |
60 |
|
0-180° |
90-270° |
90-270° |
3 |
|
Tipo |
Ø
minimo dei cilindri |
Dispossizione
angolaredei punti di misura |
Tipo
Attacco |
|
D5 |
D6 |
D7 |
D8 |
ME
5 |
ME
6 |
ME
7 |
ME
8 |
| BMD-8ME-20-38 |
60 |
60 |
60 |
53 |
45-225° |
45-225° |
135-315° |
135-315° |
3 |
BMD-ME
|
Coni
guida |
|
Cono
autopulente |
|
A:
scarico per misure manuali
B: cono pilota 30°
per misure automatiche |
 |
|
Con
collegamento separato per aria compressa
fino a 10 bar per la pulitura di fori molto
sporchi. Solo il corpo frontale può
essere provvisto di ugelli |
 |
|
Non è necessario creare lo scarico
o il cono pilota sul primo cilindro.
|
|
