Accessori per tamponi multiquota
Impugnature EH-M, Multifire, stativi KM-ME e
Supporto flottante SH-BMD-ME


EH-M Impugnatura portasonde per tamponi a più posizioni

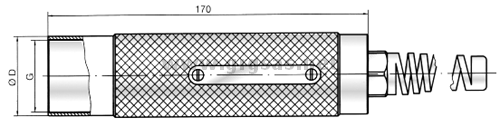

EH-M impugnatura per tamponi multiquota

Questa impugnatura è stata progettata esclusivamente per l'utilizzo con tamponi di misura a piu' posizioni. Consultare la tabella relativa per scegliere la dimensione corretta. L'EH-M viene gia' fornita con una targhetta per l'icisione di eventuali codici di riconoscimento

Modello
Dimensione collegamento
Filettatura G
Ø D

EH-M35x1,5
1
M35x1,5
38mm
EH-M40x1,5
2
M40x1,5
42,5mm
EH-M52x1,5
3
M52x1,5
56mm



MULTIFIRE impugnatura wireless

Con questa impugnatura è possibile inviare le misure ad un PC senza l'utilizzo di cavi. L'impugnatura può gestire un massimo di 4 misure, che vengono inviate contemporaneamente premendo una sola volta il tasto invio. Al PC dovrà essere collegata una antenna ricevente USB

  • utilizzabile con tamponi multiquota con un massimo di 4 punti di misura
  • completamente compatibile con il sistema DIA-Wireless e quello IBR-rf1
  • invio sicuro delle misure con conferma luminosa della ricezione
  • misure di altissima precisione con una linearita +/-0,0002mm
  • lunga durata della batteria (200.000 misure)
PC portatile con Software  IBREXDLL
PC con Comgage
PC con antenna ricevente e software IBREXDLL
PC con antenna ricevente e software Comgage



KM-ME Stativo per tamponi di misura a più posizioni

Lo stativo KM-ME è costruito per l'utilizzo con il portasonde EH-M40x1,5. Per poter montare l'EH-M35x1,5 è necessario utilizzare la bussola di riduzione KM-ME-35-40

Bussola di riduzione KM-ME-35-40
KM-ME-2

Come per il KM-1 sono disponibili stativi a più posizioni (standard fino a 6 pezzi. Codice d'ordine KM-ME-1, KM-ME-2........KM-ME-6). Dimensione X=80mm (a richiesta sono disponibili dimensioni diverse; minimo 30mm). Per fissare lo stativo ad un banco è disponibile il morsetto KM-KB

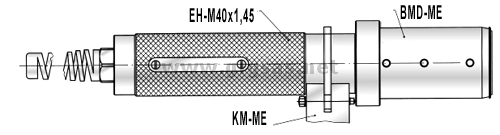

Esempio d'utilizzo:





SH-BMD-ME Supporto flottante per tamponi a più posizioni

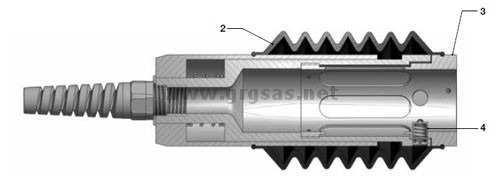

SH-BMD-E supporto flottante per tamponi multiquota, Diatest

Questo supporto flottante, con controllo di sicurezza, è stato progettato esclusivamente per l'utilizzo con tamponi a piu' posizioni. (N.B.: é necessario che il tampone abbia il collegamento di Tipo 5 dimensione 2)

Compensazione del peso
Nell'uso orizzontale il tampone viene posto in posizione perfettamente assiale regolando le 2 viti 4.1 o eventualmente sostituendo le 2 molle 4. Le due viti di regolazione sono posizionate con un angolo di 96° e devono essere allineate. durante l'installazione, in modo che puntino verso il basso con un angolo di circa 48°, rispetto all'asse verticale.

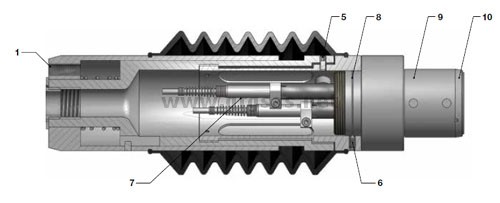

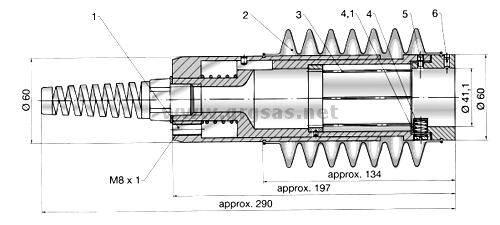

Descrizione tecnica
  1. M8x1 foro filettato per il sensore di prossimità (controllo di sicurezza)Compressione molla 20mmc.a.

  1. Soffietto protettivo (contro spuzzi d'acqua e olio)
  2. Le barre a molla provvedono al flottaggio (campo flottaggio c.a +/- 1mm; non regolabile)
  3. Molla per la compensazione orizzontale del peso. In caso di utilizzo in posizione verticale le molle devono essere rimosse.
  4. Protezione alla torsione.
  5. 3 viti per il bloccaggio del tampone (3x120°). Il tampone deve essere provvisto di un collegamento di tipo 5
  6. Sonda con Ø8 h6 e (se applicabile) foro per il collegamento aria. I cavi delle sonde sono assicurati da un sistema anti piegatura
  7. Collegamento di Tipo 5 dimensione 2 (sul BMD)
  8. Tamponi a più posizioni
  9. Cono pilota

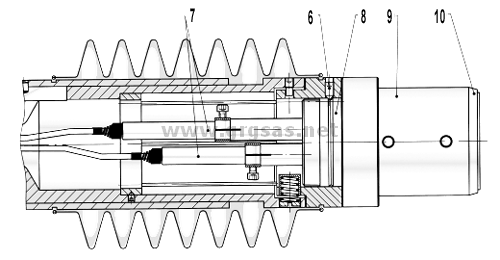

SH-BMD-E supporto flottante per tamponi multiquoata, Diatest
