Piccoli stativi di misura KM


KM-1 Stativo di misura Diatest

Questo tipo di stativo viene utilizzato per postazioni di controllo di piccoli pezzi. Possono incorporare uno o più tamponi di misura.

Possono essere utilizzati con tutte le componenti standard dei tamponi delle serie 6 e 10. I tamponi della serie 4 necessitano di adattatori.

Grazie alla loro maneggevolezza e ai diversi accessori si adattano a molteplici situazioni di misura.

Sono anche disponibili versioni speciali con"blocchi" centrali piu' lunghi (per tamponi di grandi dimensioni) o blocchi laterali allungati. Contattateci per un offerta

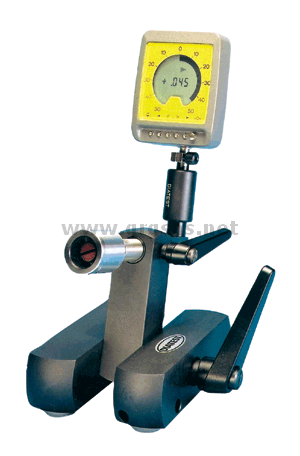

Nella figura a sinistra è raffigurato lo stativo KM-1 con una prolunga TV-15-64, un rinvio angolare W-10, un tampone di misura e un comparatore elettronico Analodig

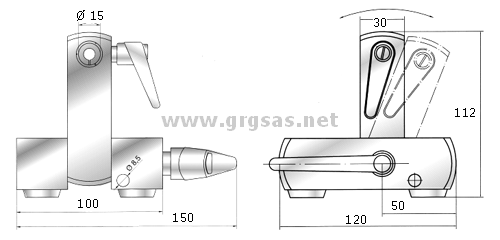

KM-1 disegno tecnico

Sono disponibili stazioni a piu' stativi. Standard fino a 6 pezzi (codici d'ordine: KM-1, KM-2.... KM-6)

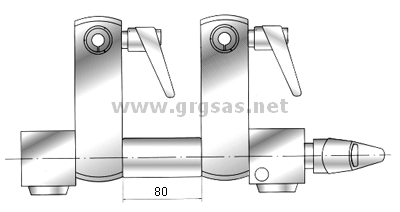

KM-2  stativo a due posizioni

Accessori

 KM-VK Leva di bloccaggio


Leva di ricambio per il serraggio dello stativo. Utilizzabile anche con fermi di profondità TA-15 per una veloce regolazione
KM-VK leva di bloccaggio

 KM-MH Portacomparatore

Portacomparatore senza impugnatura di plastica.
KM-MH Portacomparatore

KM-KB Morsetto

Per fissare gli stativi della serie KM sul banco di lavoro; innestabile nel foro Ø 8,5 mm
KM-KB morsetto

KM-GK Bussola di riduzione

Per fissare prolunghe di profondità della serie 6 (TV-8......)
KM-GK bussola di riduzione

Esempi

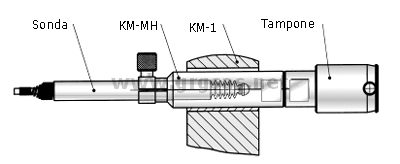

KM1 - esmepio 1

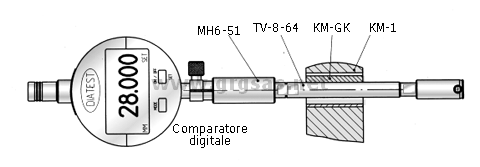

KM1 - esmepio 2

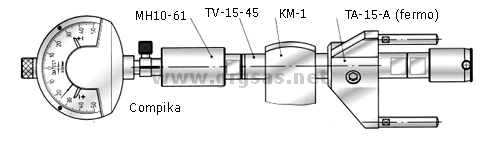

KM1 - esmepio 3

KM1 - esmepio 4


Vedere anche:
Piccolo stativo di misura per tamponi a più posizioni KM-ME
Supporto da banco per Diatron 1000
