I
fermi di profondità vengono usati per
limitare la profondità di misura. Possono
essere montati sulle prolunghe
o direttamente sull'impugnatura

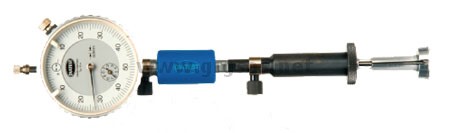

Fermi di profondità
per prolunghe TV-8..
per alesametri
e tamponi
serie 6.
|
TA-.. |
|
Per alesametri
e tamponi
| Codice |
Ø |
Lunghezza |
TA-8 |
24mm |
83mm |
|
TA8-K |
24mm |
45mm |
| Codice |
Ø |
Lunghezza |
TA-8-24 |
24mm |
60mm |
|
TA-8-45 |
45mm |
60mm |
TA-8-60 |
60mm |
60mm |
|
TA-8-C |
senza
disco |
60mm |
Sono disponibili dischi di ricambio:
|
Codice |
Ø |
TA-8-AS-24 |
24mm |
|
TA-8-AS-45 |
45mm |
TA-8-AS-60 |
60mm |
|
  |
Fermi di profondità per Tamponi
serie 10 e per prolunghe
TV-15..
|
TA-15 |
|
Per tamponi
della serie 10
Può essere montato sulle prolunghe TV-15..
o sui portacomparatori MH10.
Con sistema di bloccaggio a brugola o,
su richiesta, con foro filettato M24x1
(per il fissaggio con vite a TA15-C
o TA15-F).
| ØD |
Cod.
ordine |
|
ØD |
Cod.
ordine |
45 |
TA-15-45 |
|
160 |
TA-15-160 |
| 75 |
TA-15-75 |
|
220 |
TA-15-220 |
110 |
TA-15-110 |
|
260 |
TA-15-260 |
|
|
|
TA-15-A |
|
Fermo di profondità
con 3 spine, per prolunghe TV-15
e portacomparatori
della serie 10.Con sistema di bloccaggio
a brugola o, su richiesta, con foro filettato
M24x1 (per il fissaggio con vite a TA15-C
o TA15-F).
Il diametro d puo' essere
modificato su richiesta
| ØD |
Ød |
Codice
ordine |
45mm |
38mm |
TA15-A-45 |
| 75mm |
68mm |
TA15-A-75 |
110mm |
103mm |
TA15-A-110 |
| ØD |
Ød |
Codice
ordine |
160mm |
153mm |
TA15-A-160 |
| 220mm |
213mm |
TA15-A-220 |
260mm |
253mm
|
TA15-A-260 |
|  |

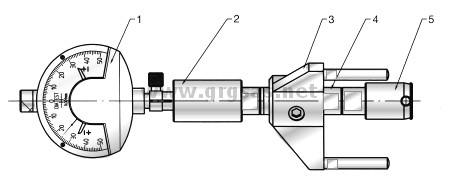

Esempio di utilizzo del fermo TA-15-A
(1) Comparatore, (2) portacompartore, (3)
fermo di profondità, (4) prolunga,
(5) Tampone
|
TA-KW |
|
Fermo di
profondità da montare sul cilindro
guida del tampone.
Modelli disponibili:
- TA-KW in acciaio
(standard)
- TA-KH in acciaio
- con 3 sfere in metallo duro come
contatti sul diametro TK
- TA-KG in acciaio
indurito (attenzione: maggior rischio
di deformazione del cilindro del tampone
BMD)
Non possono essere prodotti per diametro
maggiori di 100 mm (con diametri cosi'
grandi c'è il rischio di deformare
il cilindro del tampone)
|
|
|
Ød |
ØD |
TK |
h |
G |
|
3-5 |
27 |
16 |
10 |
M4 |
|
5-8 |
30 |
19 |
10 |
M4 |
|
8-11 |
33 |
22 |
10 |
M4 |
|
11-15 |
37 |
26 |
10 |
M4 |
|
15-20 |
42 |
31 |
10 |
M4 |
|
20-25 |
50 |
38 |
12 |
M5 |
|
25-30 |
55 |
43 |
12 |
M5 |
|
30-35 |
60 |
48 |
12 |
M5 |
|
| Ød |
ØD |
TK |
h |
G |
| 35-40 |
65 |
53 |
12 |
M5 |
| 40-45 |
70 |
58 |
12 |
M5 |
| 45-50 |
75 |
63 |
12 |
M5 |
| 50-60 |
85 |
73 |
12 |
M5 |
| 60-70 |
95 |
83 |
12 |
M5 |
| 70-80 |
105 |
93 |
12 |
M5 |
| 80-90 |
115 |
103 |
12 |
M5 |
| 90-100 |
125 |
113 |
12 |
M5 |
|
Esempio di tampone con fermo di
profondità ad anello
|
TA-8-F, TA-15-F |
|
Fermo di
profondità a molla per il controllo
di fori corti, su due livelli.
Possono essere montate su prolunghe TV8
e TV15.
Escursione elastica regolabile da 0 a
7mm. Ad essi vanno aggiunti fermi di profondità
speciali (a disco o a bussola)
| ØD |
ØD1 |
G1 |
G2 |
Sw |
L |
| 30 |
35 |
M24x1 |
M4 |
27 |
88 |
| 20 |
26 |
M18x1 |
M3 |
22 |
59 |
|
 |

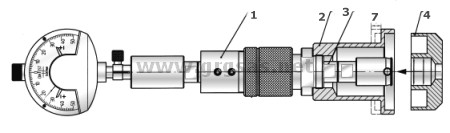

Esempio di applicazione per misurare su due
livelli in fori corti (conicità, ecc..)
Il TA-15-F (1) con uno speciale anello di fermo
(2) viene montato su una prolunga (3). Il pezzo
(4) sarà inserito sul tampone BMD fino
al punto di fermo. Dopo la prima misurazione,
il pezzo viene spinto fino in fondo per procedere
alla seconda misurazione. Questa unità,
con l'utilizzo di uno stativo KM-1
può configurarsi anche come una stazione
di misura. Sono disponibili anelli di fermo
speciali
|
TA15-C |
|
Fermo di profondità
semplice
Può essere montato sulle prolunghe
TV15
e sui portacompartori MH10
e MH-KM
Ha una filettatura M24x1 per un eventuale
utilizzo con dispositivi speciali.
Possiamo fornire anelli di diametri diversi.
|
|

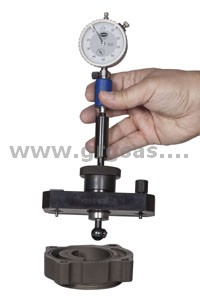

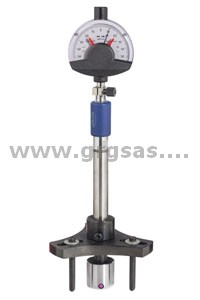

Esempi di soluzioni personalizzate:
|
