Adatti

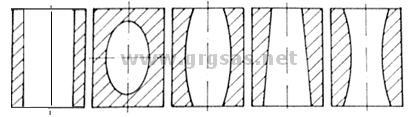

per misura del foro, errori di forma, ovalizzazione,
errori di forma radiale
Per utilizzo generale
|
BMD-S4 |
|
Per diametri
da 2,98 a 9 mm
|
Ø Z: nominale -0,02
/ -0,04mm |
|
Esempio
d'ordine |
| Foro |
Codice |
| 7
D6 |
BMD-S4-7,06 |
| 4,5
H8 |
BMD-S4-4,5 |
Per misure inferiori a 2,98mm vedere T-BMD
|
 |
|
BMD-S6 |
|
Per diametri
da 7,0 a 20 mm
|
Ø Z: nominale -0,02
/ -0,04mm |
|
Esempio
d'ordine |
| Foro |
Codice |
| 10
H6 |
BMD-S6-10,000
|
| 10
-0,02 |
BMD-S6-9,98 |
|
Nominale |
7,0-8,0 |
8,0-20,0 |
ØD |
6,8 |
7,9 |
SW |
6 |
7 |
|
 |
|
BMD-S10 |
|
Per diametri
da 15,0 a 32 mm
|
Ø Z: nominale -0,02
/ -0,05mm |
| Esempio
d'ordine |
| Foro |
Codice |
| 20
F8 |
BMD-S10--20,02 |
| 20
+0,03/+0,05 |
BMD-S10--20,03 |
|
 |
|
BMD-S10 |
|
Per diametri
da 32 a 44 mm
|
Ø Z: nominale -0,03
/ -0,06mm |
| Esempio
d'ordine |
| Foro |
Codice |
| 40
H8 |
BMD-S10-40 |
| 40
+0,025/-0,007 |
BMD-S10--39,993 |
|
|
|
BMD-S10 |
|
Per diametri
da 44 a 70 mm
|
Ø Z: nominale -0,03
/ -0,06mm |
| Esempio
d'ordine |
| Foro |
Codice |
| 50
R7 |
BMD-S10-49,95 |
| 50
+0,025/-0,007 |
BMD-S10-49,993 |
|
 |
|
BMD-S10 |
|
Per diametri
da 70 a 270 mm
| Ø Nom. >70-200 |
| Ø
Z: nominale -0,04 / -0,07mm |
| Ø Nom. >200-270 |
Ø
Z: nominale -0,06 / -0,07mm
|
| BMD
>Ø100 con P-Probe (*)
|
| Esempio
d'ordine |
| Foro |
Codice |
| 125
B8 |
BMD-S10-125,26 |
|
125
-0,04 |
BMD-S10-124,96 |
|
 |
(*)
Le teste di misura P-Probe vengono utilizzate
per i tamponi di misura tipo S e D con Ø
superiori a 100 mm. La P sta per "Parallelo"
e descrive il meccanismo di misura migliorato
di questi tamponi.
Vantaggi:
· Miglior comportamento di misura con
BMD di grandi dimensioni
· Facilita l'inserimento di BMD con diametri
di foro maggiori
· Esempio d'ordine: BMD-S10-P-125.36
|
