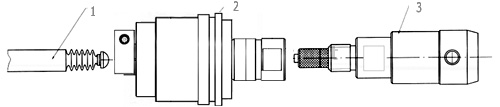

I supporti autocentranti (2) vengono utilizzati con i BMD, tamponi di misura,(3) tipo PK (con cono pilota) per misurazioni automatiche. Compito dell'autocentrante è compensare difetti di posizione del tampone rispetto al foro e piccoli errori d'angolo del BMD rispetto all'asse del foro.

Questi due modelli sono dotati di un sistema di regolazione per la compensazione della forza di gravità, quindi sono adatti anche all'utilizzo in posizione orizzontale

E' disponibile anche un sistema di reset del centraggio

Vengono fissati sulla bussola diametro 30 (evitare un bloccaggio troppo forte poichè potrebbe pregiudicarne il funzionamento ).

Con le sonde induttive (1) è necessario utilizzare una prolunga MUZ 10

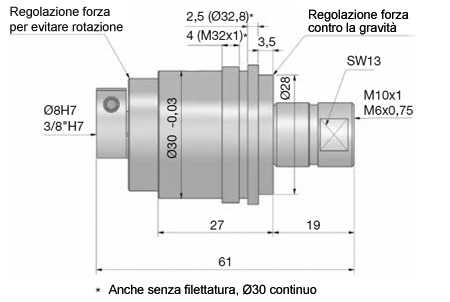

SH-BMD-30-(6 o 10)SK
SH-BMD-30-6KV (filettatura M6x0,75) SH-BMD-30-10KV (filettatura M10x1) Flottaggio fino a +/-0,65mm Campo di inclinazione fino a +/-2°

Regolazione del campo di flottaggio: il campo di flottaggio può essere limitato utilizzando la vite di regolazione della forza contro la gravità. Questa limitazione aumenta la forza di centraggio.

Impostazione del campo di inclinazione: la forza contraria per l'inclinazione viene aumentata mediante la vite di regolazione della forza contro l'inclinazione
