Prolunghe per utilizzo sonde


Queste prolunghe sono necessarie per la misura di fori profondi con sonde (3) e con relativi cavi di alimentazione e prolunghe. Si raccomanda l'utilizzo di anelli guida (4) per facilitarne l'inserimento nel pezzo. Questi anelli devono essere approssimativamente 0,2-0,5mm più piccoli del fori da misurare.

La sonda viene fissata nell'impugnatura EH10-61-T (2). Il cavo della sonda corre attraverso la prolunga (5) e viene bloccato nel fermacavo (6) del TVT-EHK.

Il vantaggio offerto da questo sistema consiste nel poter rilevare la misura direttamente sul tampone BMD (1). Vengengono pertanto eliminati gli errori dovuti all'utilizzo e alla curavatura delle prolunghe meccaniche.

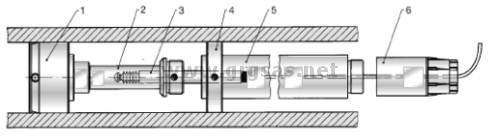

esempio d'utilizzo delle prolunghe per le sonde



TVT-15

Prolunga con diametro esterno di 15mm

Le TVT-15 vengono usate con l'impugnatura EH10-61-T. Con queste prolunghe non è possibile utilizzare cavi di estensione delle sonde, poichè il diametro è troppo piccolo. Utilizzare cavi di alimentazione di almeno 2m


L
Codice
L
Codice
125
TVT-15-125
500
TVT-15-500
250
TVT-15-250

TVT-15 prolunga per sonde



TVT-28

Prolunga con diametro esterno di 28mm.
Le prolunghe TVT-28 vengono usate in combinazione con impugnature EH10-61-T28. Il diametro interno č sufficente per consentire il passaggio dei cavi di estensione delle sonde (diametro approssimativo= 17,mm). Il fermacavo TVT-EHK non puō essere utilizzato con questa opzione!



L
Codice
L
Codice
125
TVT-28-125
500
TVT-28-500
250
TVT-28-250

TVT-28 prolunga per sonde

Fermacavo per TVT15 e TVT28

Il fermacavo protegge la connessione della sonda da strappi.

Attenzione: non possono essere utilizzati in combinazione con un cavo di estensione della sonda!!



EHK fermacavo per prolunghe per sonde
