Le impugnature portasonda sono utilizzate
per montare sonde
di misura collegate a sistemi di visualizzazione
elettronici; come, per esempio:
-
-
visualizzatori elettronici
B200
-
-
sistemi di interfacciamento
Imbus
-
|

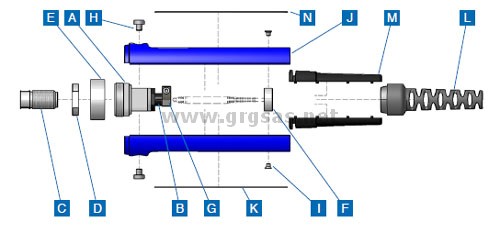

A - Modulo di fissaggio
B - Inserto per fissaggio sonda
C - Sistema di regolazione fine
D - Dado - (chiave misura 22)
E - Anello di chiusura
F - Anello di collegamento
G - Codolo di fissaggio
|
- H - Vite esagonale DIN 7984, 5x5
- I - Viti a croce
- J - Guscio superiore
- K -Targhetta (senza foro)
- L - Sistema di protezione cavo
- M- Sistema di fissaggio cavo
- N - Targhetta (con foro)
|
|

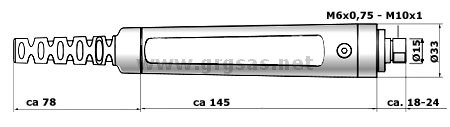

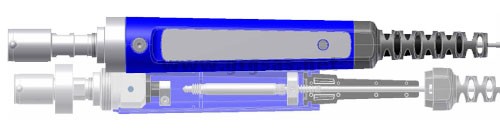

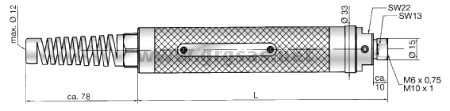

EH-V (6 o 10) |
|
Portasonda
con regolazione
Con bloccaggio 8H6 |
| Filetto |
Cod.
Ordine |
M6x0,75 |
EH-V6 |
| M10x1 |
EH-V10 |
|
|
|

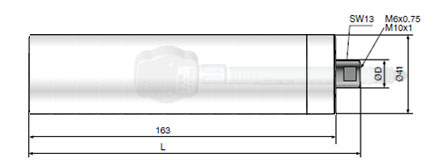

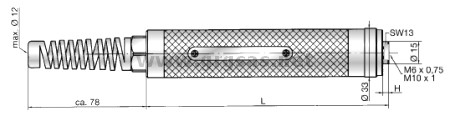

EH-S (6 o 10) |
|
Portasonda per sonde
IMS-5S con radiomodulo ISM-isi
Con bloccaggio 8H6 |
|
Filetto |
L |
ØD |
Cod.
Ordine |
M6x0,75 |
170 mm |
8 mm |
EH-S6 |
| M10x1 |
176 mm |
10 mm |
EH-S10 |
|
|

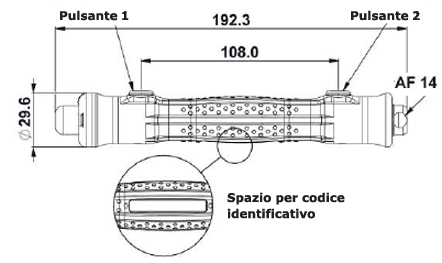

H1-M |
|
Portasonda
con inclusi: sonda IMS-5S
e radio modulo ISM-H1.
Sul portasonda sono presenti 2 pulsanti:
con i quali è possibile inviare
la misura al PC ed effettuare l'azzeramento
della sonda (pressione prolungata di
uno dei due tasti). L'invio della misura
è confermato da un led luminoso.
Fornito con adattatori M10x1 e M6x0,75.
Il sistema č alimentato da una batteria CR2032 (inclusa nella spedizione)
|
|
Se la profondità del
foro da controllare richiede delle prolunghe,
allora si devono utilizzare due diversi tipi
di portasonde: EH10-61-T15 ed EH10-61-T28.
I due portasonde si differenziano per i loro
diametro. Con il portasonda EH-10-61-T15 (Ø15mm)
non è possibile utilizzare le prolunghe
per sonde quindi è necessario verificare
che la lunghezza del cavo della sonda (di
solito 2m) sia sufficiente.
Vantaggi: la misurazione
viene effettuata da una sonda montata direttamente
sul tampone BMD, senza l'interferenza di altri
componenti meccanici. In questo modo si possono
effettuare misurazioni con la massima precisione
anche a profondità di diversi metri.

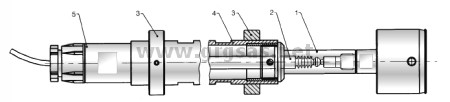

- impugnatura EH10-61-T15 o EH10-61-T28
- Sonda
- Anelli di supporto
|
- Prolunga TVT
- Fermacavo TVT-EHK
|
La sonda
(2) viene inserita attraverso la prolunga
TVT (4)
e bloccata nell'impugnatura (1). Un fermacavo
TVT-EHK (5) può essere usato come cappuccio.
Per prevenire inceppamenti del tampone BMD
durante l'inserimento nel foro, è consigliabile
l'utilizzo di anelli guida (3 - disponibili
su richiesta)
|

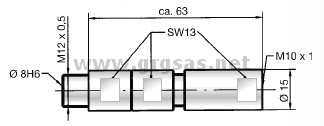

EH10-61-T15 |
|
Il
portasonda serve solo per sonde elettroniche
con bloccaggio Ø8 H6 in combinazione
con prolunghe Diatest TVT15.
N.B.: nessun cavo di estensione può
essere inserito nelle TVT15 |
|
|

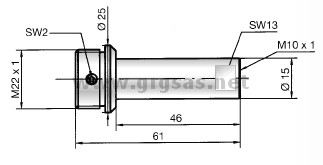

EH10-61-T28 |
|
Il
portasonda serve solo per sonde elettroniche
con bloccaggio Ø8 H6 in combinazione
con prolunghe Diatest TVT28.
Il diametro interno della prolunghe
TVT-28 č sufficiente per la connessione
di cavi di estensione delle sonde.
N.B.: diamtero minimo del foro: 28,5mm |
|
