Caratteristiche Tecniche

Dettagli tecnici

(Clicca sull'immagine per ingrandire lo schema)

Legenda Componenti

  • 1. Cappucci di sollevamento o protettivo
  • 2. Indici di tolleranza regolabili Interni
  • 3. Ghiera esterna girevole
  • 4. Quadranti personalizzabili Su richiesta
  • 5. Posizionamento lancetta preimpostato sullo 0 con 0.1mm di pre-corsa
  • 6. Movimento di precisione
  • 7. Lancetta conta-giri Concentrica o disassata
  • 8. Materiali cassa
  • 9. Dimensioni a norma DIN EN ISO 463 Standard
  • 10. Stelo di fissaggio Ø8 h6 Inox antiacido
  • 11. Protezione quadrante
  • 12. Tasto di misura M 2,5 Intercambiabile
  • 13. Perno lappato a mano Gioco normato

Vantaggi Costruttivi

Gli strumenti Käfer sono il risultato di una progettazione meticolosa:

  • Ingegneria Tedesca: Massima affidabilità in ambienti industriali.
  • Durata: Meccanismi progettati per milioni di cicli.
  • Materiali Scelti: Acciai inossidabili e vetri antigraffio.
  • Versatilità: Compatibilità totale con accessori standard M 2,5.
  • Tracciabilità: Forniti con Dichiarazione di Conformità.
  • Qualità: Ispezione visiva e test funzionali completi.
  • Certificazione: Disponibili con certificati con tracciabilità DAkkS o primari.
Ordina:

Modello a corsa limitata antiurto

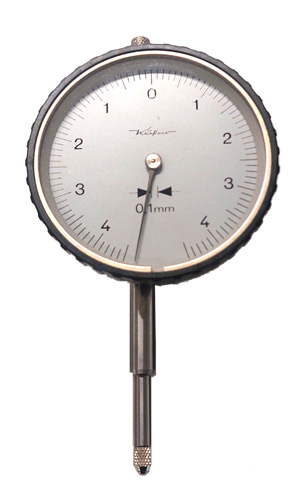

Immagine Prodotto

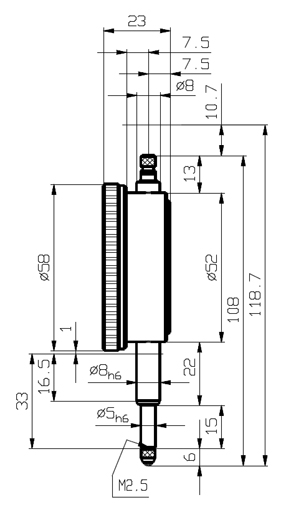

Dimensioni

Dati Tecnici

Lettura0,1mm
Campo di misura8mm
Campo per giro
Quadrante58mm
Stelo8 h6
Astain acciaio inossidabile
Extra corsa
NormaNorma Käfer 0.0100.9.0004 edizione 2/1990
Forza (N)0,7
QR Code
DISEGNO 3D (.ZIP) RICHIEDI PREVENTIVO
Stampa scheda tecnica
Caratteristiche standard:
Tasto di sollevamentoGhiera in plasticaCassa in ottoneVetro in plasticaScala graduata bilanciata
Opzioni disponibili:
Ghiera in metalloVetro mineraleFondello in metalloVite blocca ghieraForza di misura aumentataForza di misura diminuitaStelo allungato

Dettagli Costruttivi

Per evitare errori di lettura in questi comparatori viene limitato il campo di misura a meno di un giro della lancetta. Perciò la misura viene effettuata all'interno di un campo molto ridotto eliminando quasi totalmente gli errori del comparatore. Lo stelo di questo comparatore è disassato rispetto al centro di 3,5mm. Questa tipologia di comparatori è estremamente affidabile e resistende grazie ad un sistema antiurto di altissima qualità. Una bussola con cremagliera è sistemata sul' cremagliera principale in modo che eventuali contraccolpi ricevuti dal comparatore non si ripercuotano sulle ruote dentata dello stesso.
