Caratteristiche Tecniche

Dettagli tecnici

(Clicca sull'immagine per ingrandire lo schema)

Legenda Componenti

  • 1. Cappucci di sollevamento o protettivo
  • 2. Indici di tolleranza regolabili Interni
  • 3. Ghiera esterna girevole
  • 4. Quadranti personalizzabili Su richiesta
  • 5. Posizionamento lancetta preimpostato sullo 0 con 0.1mm di pre-corsa
  • 6. Movimento di precisione
  • 7. Lancetta conta-giri Concentrica o disassata
  • 8. Materiali cassa
  • 9. Dimensioni a norma DIN EN ISO 463 Standard
  • 10. Stelo di fissaggio Ø8 h6 Inox antiacido
  • 11. Protezione quadrante
  • 12. Tasto di misura M 2,5 Intercambiabile
  • 13. Perno lappato a mano Gioco normato

Vantaggi Costruttivi

Gli strumenti Käfer sono il risultato di una progettazione meticolosa:

  • Ingegneria Tedesca: Massima affidabilità in ambienti industriali.
  • Durata: Meccanismi progettati per milioni di cicli.
  • Materiali Scelti: Acciai inossidabili e vetri antigraffio.
  • Versatilità: Compatibilità totale con accessori standard M 2,5.
  • Tracciabilità: Forniti con Dichiarazione di Conformità.
  • Qualità: Ispezione visiva e test funzionali completi.
  • Certificazione: Disponibili con certificati con tracciabilità DAkkS o primari.
Ordina:

Modello grande

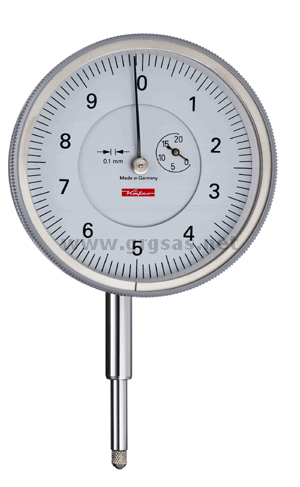

Immagine Prodotto

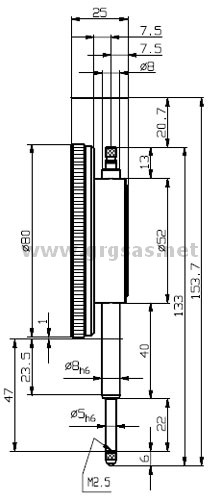

Dimensioni

Dati Tecnici

Lettura0,1mm
Campo di misura20mm
Campo per giro10mm
Quadrante80mm
Stelo8 h6
Astain acciaio inossidabile
Extra corsa
NormaNorma Käfer 0.0100.9.0004 edizione 2/1990
Forza (N)0,7
QR Code
DISEGNO 3D (.ZIP) RICHIEDI PREVENTIVO
Stampa scheda tecnica
Caratteristiche standard:
Tasto di sollevamentoGhiera in plasticaCassa in ottoneVetro minerale
Opzioni disponibili:
Vetro in plasticaLettura AntiorariaScala graduata bilanciataGhiera in metalloFondello in metalloVite blocca ghieraForza di misura aumentataForza di misura diminuitaDirezione di misura invertitaStelo allungato

Dettagli Costruttivi

I comparatori con lettura decimale non hanno indici di tolleranza. (sono comunque disponibili senza costi aggiuntivi).I comparatori decimali non sono inclusi nella norma DIN 878. Per questo i loro errori vengono limitati secondo una norma interna Käfer.Le dimesioni del quadrante di questo comparatore facilitano la lettura della misura.
